一、主要特征
1、填料： 碳
2、固體含量（WT%） 50-65
3、密度（g/cm3） 1.0-1.3
4、粘度（dpa.s20%）200-500（VT-04E粘度檢測(cè)儀)
5、涂布面積（cm2/g）（取決于膜層厚度） 100-200
6、方電阻（Ω/□/25цm）  20-1K
7、附著力（3M600膠帶，垂直拉） 無(wú)脫落
8、硬度 ＞H
9、撓曲性（導(dǎo)線寬1mm，2公斤×180°外折×1分鐘×10次） △R＜20%R

10、通電功率穩(wěn)定性  功率衰減率＜±2% （表面發(fā)熱溫度60℃左右，無(wú)外控溫裝置，連續(xù)通電30天測(cè)試功率）

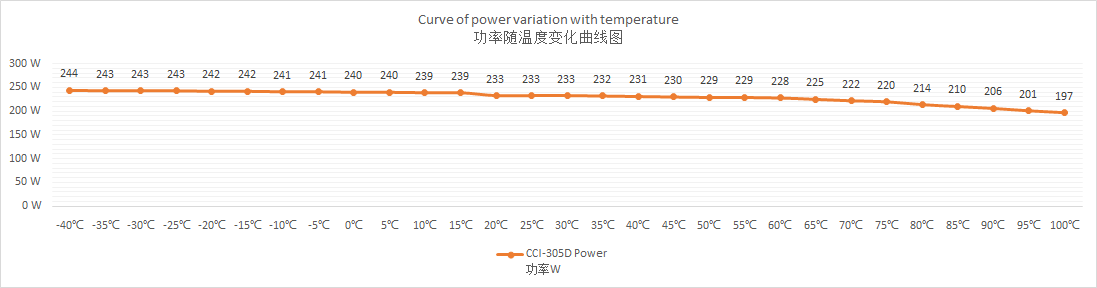

11、啟動(dòng)升溫快，在特殊聚熱高溫條件下具有一定的ptc特性 ，更安全



二、使用方法
1、基片 PET;
2、絲網(wǎng) 用200-300目不銹鋼絲網(wǎng)或聚脂絲網(wǎng)印刷；凹印；涂布；
3、稀釋劑 以本公司專用稀釋劑稀釋，使用前應(yīng)充分?jǐn)嚢瑁?br /> 4、固化工藝（推薦） 140℃×10分鐘；
5、清洗劑 DBE、783；
6、儲(chǔ)存 室溫保存，未開(kāi)封的儲(chǔ)存期在6個(gè)月以上；
7、包裝 1.00公斤（或按要求包裝）
三、操作與安全
1、絲印使用公制40-120T或英制100-305目聚脂或不銹鋼絲網(wǎng)印刷，刮膠硬度為65-80度。
2、使用前充分?jǐn)嚢杈鶆颉?/span>
3、印刷基材須處理干凈，如殘留有油脂、氧化物、手汗及其它污染物時(shí)，會(huì)嚴(yán)重降低附著力及電氣性能。
4、印刷時(shí)須有足夠碳漿，否則會(huì)影響印刷性能和碳膜印刷厚度，導(dǎo)致阻值變化。
5、為確保碳膜性能基本一致，印刷時(shí)應(yīng)盡量保持粘度相同；加稀釋劑時(shí)應(yīng)將碳漿收起來(lái)與部分新碳漿混合，再適量（小于5%）加入專用稀釋劑后，充分?jǐn)嚢杈鶆颉?/span>
6、固化須徹底，否則無(wú)法獲得所需特性，固化條件依設(shè)備不同需作微調(diào)。

CCI-305D遠(yuǎn)紅外電熱碳漿是千代電子材料有限公司生產(chǎn)的一種快干型低溫固化導(dǎo)電碳漿。它是由超細(xì)碳粉、石墨烯和低溫固化熱塑性樹(shù)脂、熱固性樹(shù)脂精研而成，適用于絲網(wǎng)印刷?？蓮V泛用于印刷柔性遠(yuǎn)紅外電熱膜，使用在PET、PVC片材上，有著良好的印刷性、相溶性、附著力、發(fā)熱功率穩(wěn)定性。
